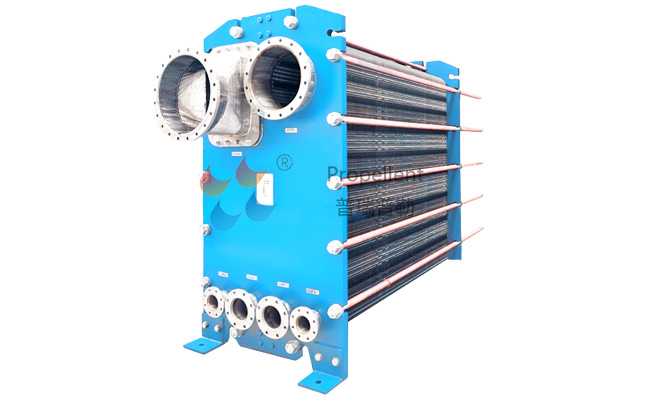

板式蒸發器，是以金屬板代替圓管作為傳熱元件的蒸發裝置，使用板片波紋擾流結構，巧克力形狀導流通道，均勻的分布介質流向，并采用逆流熱交換形式，充分發揮板式蒸發器的換熱效率。減少使用配置面積，加大成膜段換熱區域的幾何尺寸空間，提高蒸發能力。安裝設備占地空間小，簡便易于維護，得到了眾多用戶的青睞。

板式蒸發器因其具有熱傳導效率高、維修方便、易于擴容、系統造價低、占地小等優勢，廣泛應用于制糖、化工、食品、制藥等行業領域。

板式蒸發系統主要由板式預熱器、板式換熱器、板式蒸發器、板式冷凝器以及物料泵、分離器、除霧器、蒸汽洗滌塔、管道等組成，主要有單效蒸發、多效蒸發、mvr蒸發、tvr蒸發等系統。

板式蒸發器工作原理：通過介質間壁換熱，實現待蒸發物料溫度上升至相應壓力下的泡點以上，產生持續的沸騰，并在氣液分離器內分離成高濃度液體和純凈的飽和水蒸氣以達到濃縮目的。

板式蒸發器物料和蒸汽通道由相同的板片通過密封墊片或焊接的形式交替組合而成。

板式蒸發器傳熱系數高，特殊的板片波紋形式，使料液易達到強烈的湍流狀態，是管式蒸發器傳熱系數的2~3倍，板式蒸發器不易發生堵塞，料液在換熱面形成擾動流，沖刷換熱器表面，能夠延緩結垢周期。

板式蒸發器結構緊湊、體積小，在同樣蒸發量的情況下，板式蒸發器所占用的空間僅為管式蒸發器的三分之一到四分之一，高度僅為管式蒸發器的十分之一，且檢修和擴容時非常方便，能夠適應多種環境，克服空間局限的場合，在制糖蒸發系統擴容方面也得到了廣泛應用。
